1.3 Réseaux Admin & Industriel : 1 com

Dans cette configuration, on sépare le réseau administratif du réseau industriel.

1.3.1 Schéma de séparation des réseaux

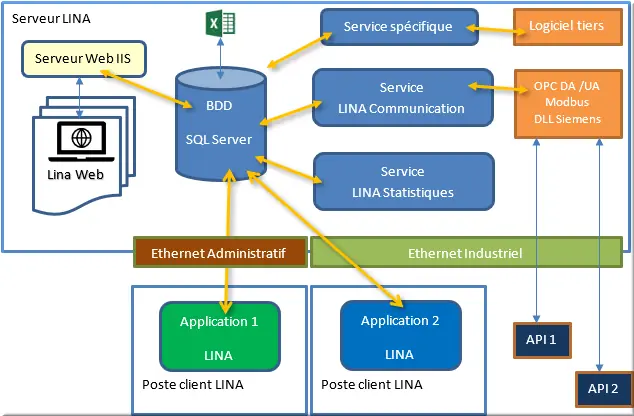

Figure 3 : architecture séparée 2 réseaux 1 com

1.3.2 Descriptif d’architecture réseaux séparés

Un seul serveur avec :

1. Deux cartes réseau Ethernet : « Administratif » et « Industriel » ;
2. La base de données Microsoft SQL Server : Standard ou supérieur ;
3. Le service LINA communication fait les acquisitions sur les API en passant par le serveur OPC ;
4. Le service LINA Statistique qui fait les calculs et envoie des rapports ;
5. Serveur Web Microsoft IIS.

Un poste client sur le réseau « Administratif » ou « Industriel » avec :

• Application LINA qui accède à la base de données du serveur ;
• Navigateur Lina Web.

1.3.3 Cas d’utilisation

L'installation a avec un nombre plus important de données à remonter :

1. Plus de 100 courbes, 100 compteurs, 100 alarmes, 100 évènements ;
2. Une vingtaine de synoptiques ;
3. Jusqu'à 4 API sur le réseau industriel ;
4. Séparation des réseaux « Administratif » et « Industriel ».
